Kabelový žlab SKS-Magic® 85 FT 3050 | 300 | 85 | 1,5 | Ne | pozinkováno | Ocel | žárově zinkováno ponorem

Kabelový žlab SKS-Magic® 85 FT

Obj. č. 6059555 | EAN 4012195833147

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	85 mm

Tloušťka plechu	1,5 mm

Zachování funkčnosti	Ne

Barva	pozinkováno

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.

Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Magnetický útlum stínění bez víka	20 dB
Magnetický útlum stínění s víkem	50 dB
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení pro velká rozpětí	Ne

Provedení spojky	Integrovaná spojka
Rozměr	85x300x3050
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	1,5 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	253 cm²
Užitečný průřez	25300 mm²
Vložka, sprinkler	Ano
Zachování funkčnosti	Ne

Rozměry

Délka	3050 mm
Rozměr B	300 mm
Rozměr L	180 mm
Rozměr x	196 mm

Rozměr y	262 mm
Šířka	300 mm
Výška	85 mm

Zatížení

Vzdálenost podpěr 1,5 m	2,8 kN/m
Vzdálenost podpěr 2,0 m	2,25 kN/m

Vzdálenost podpěr 2,5 m	1,77 kN/m
Vzdálenost podpěr 3,0 m	1,35 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	12,5402 kg CO2e / 1 metr
CO₂ Footprint (GWP)	12,5402 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Zatěžovací diagram kabelového žlabu typu SKSM 85

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKSM 810 FT	3050 mm	100 mm	85 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059549	m	3 m
SKSM 820 FT	3050 mm	200 mm	85 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059553	m	3 m
SKSM 830 FT	3050 mm	300 mm	85 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059555	m	3 m
SKSM 840 FT	3050 mm	400 mm	85 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059557	m	3 m
SKSM 850 FT	3050 mm	500 mm	85 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059559	m	3 m
SKSM 860 FT	3050 mm	600 mm	85 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059561	m	3 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Víko s otočnou západkou, FT	DRL 300 FT	6051383	m	3 m
Oblouk 45°, bočnice 85 FT	RB 45 830 FT	6036234	Kus	1 Kus
Díl T 85 FT	RT 830 FT	6038234	Kus	1 Kus
Víko s otočnou západkou, DD	DRL 300 DD	6052712	m	3 m
Přepážka 85 DD	TSG 85 DD	6062331	m	3 m

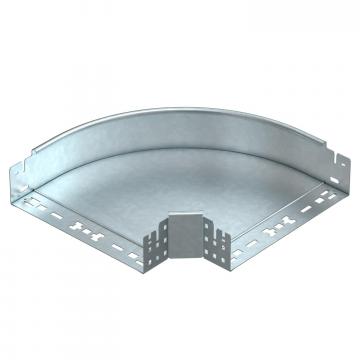

90° oblouk Magic 85 FT	RBM 90 830 FT	6041514	Kus	1 Kus
